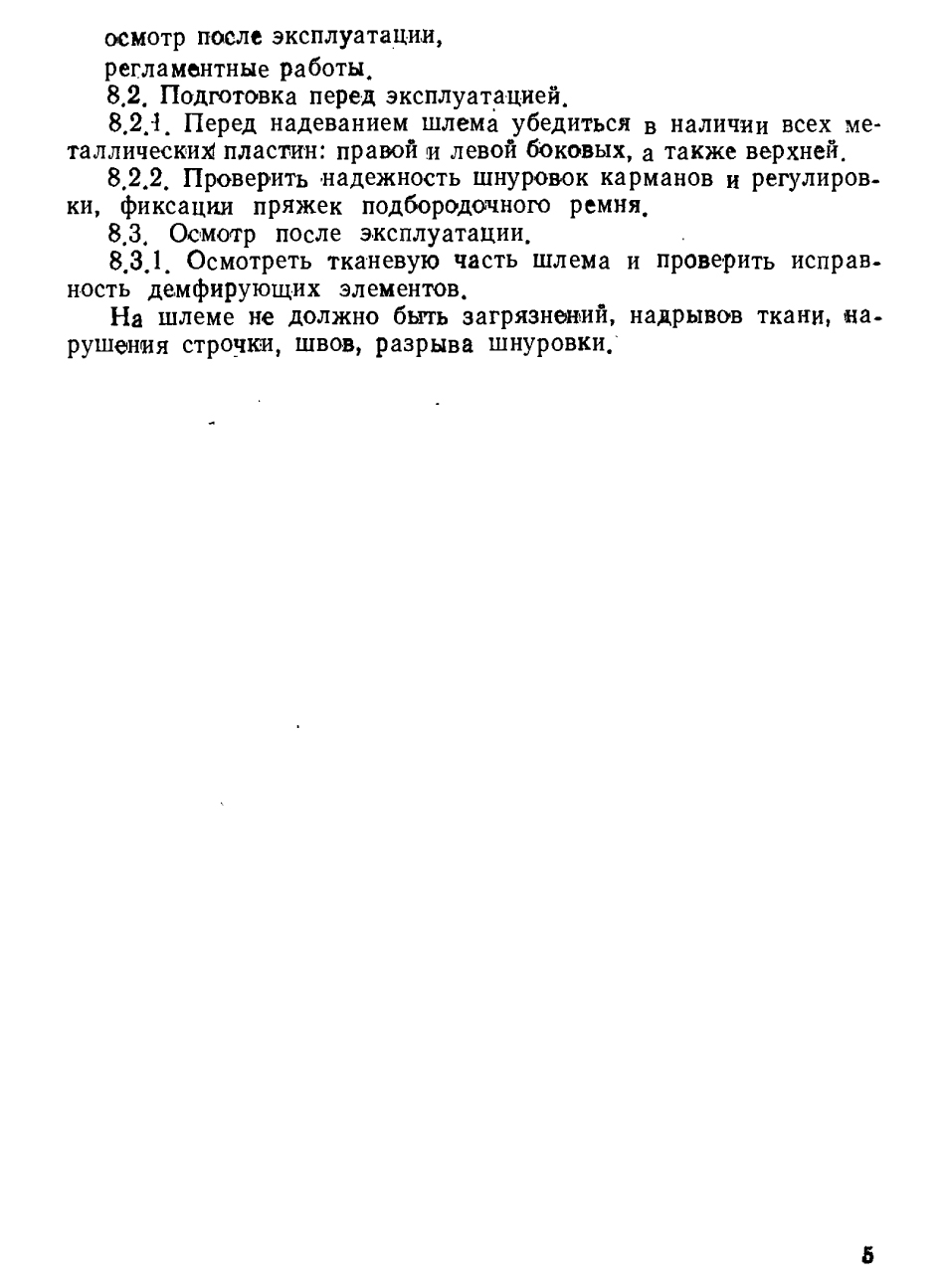

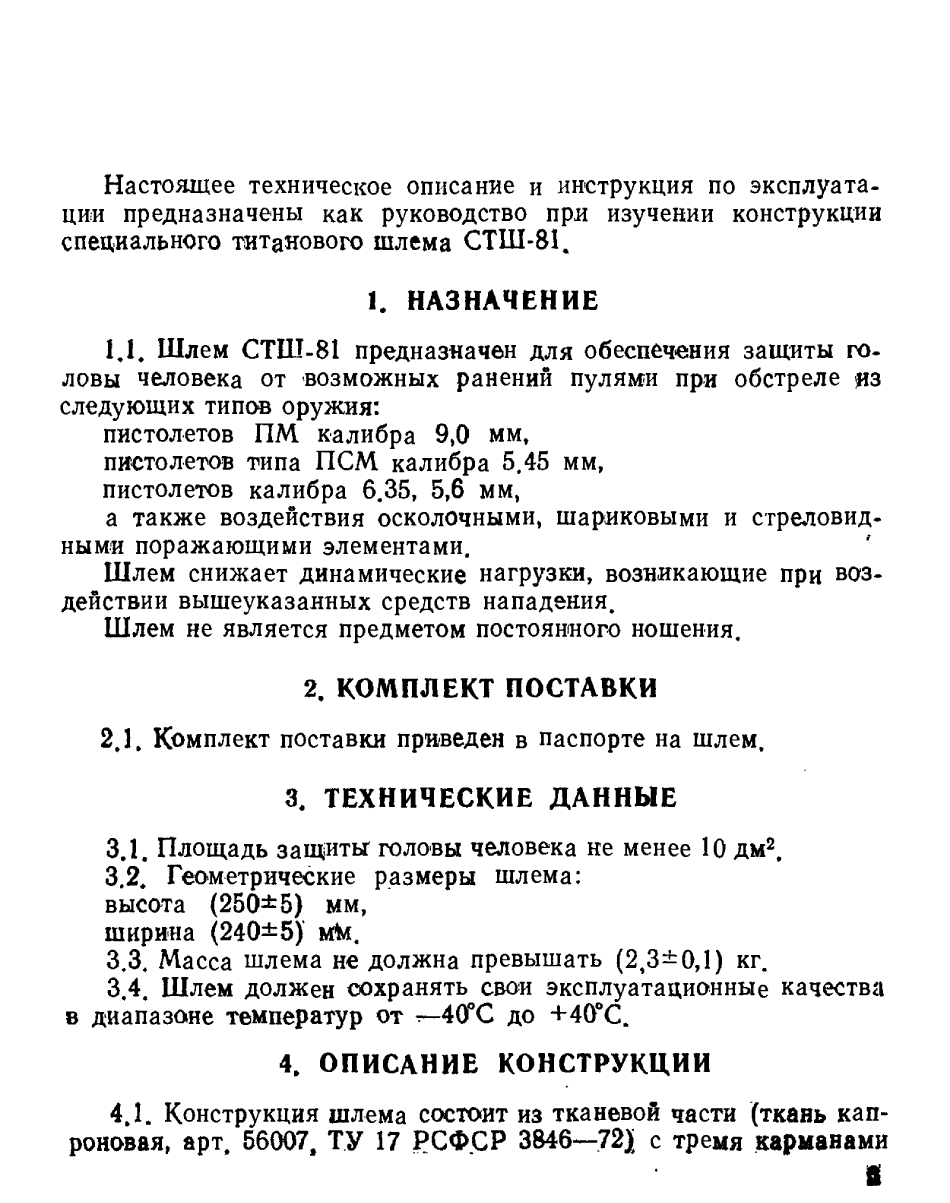

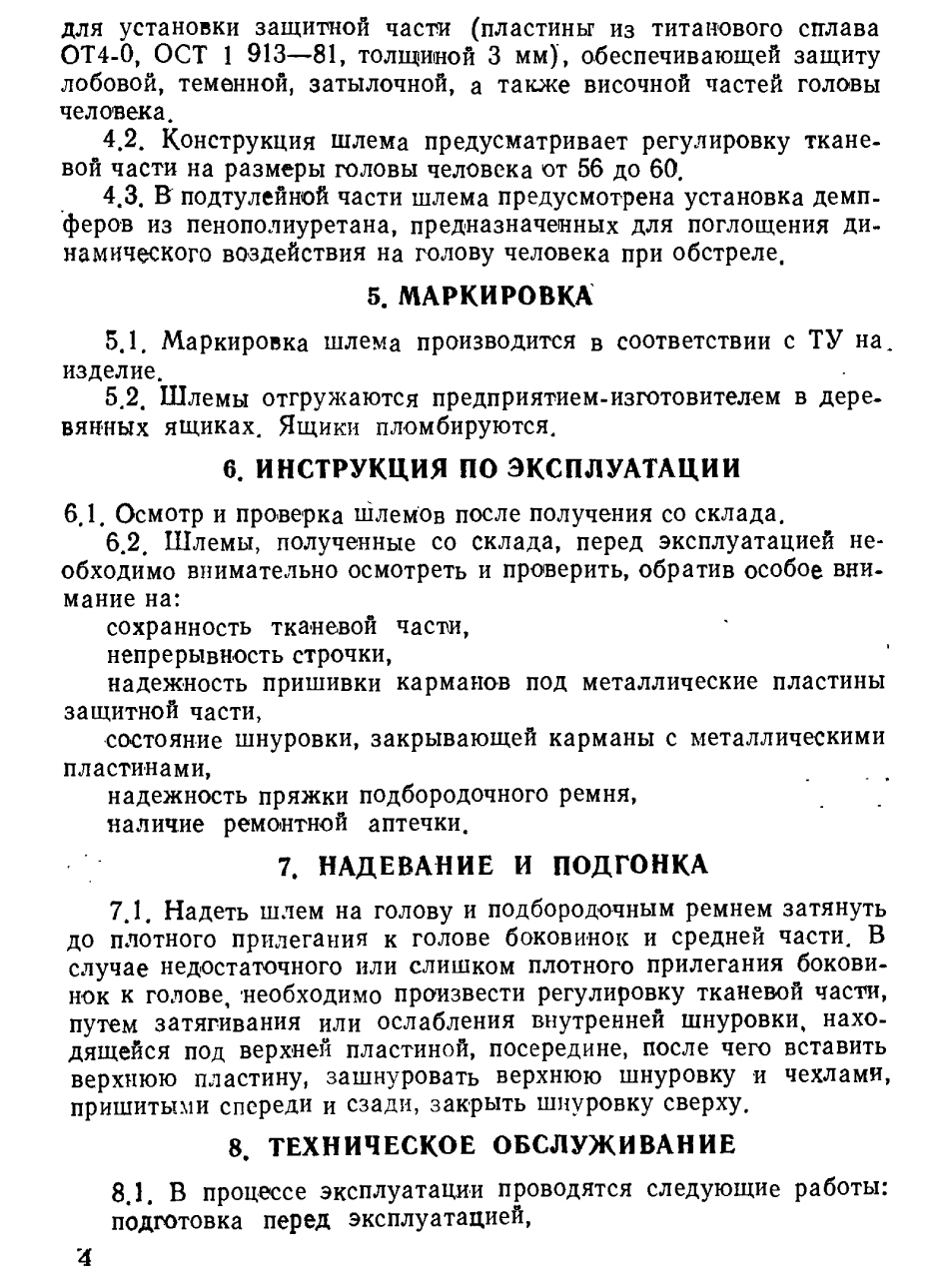

Passeport STsh 81 - page 1.
Passeport STsh 81 - page 2.
Passeport STsh 81 - page 3.
Passeport STsh 81 - page 4.
Passeport STsh 81 - page 5.
Passeport STsh 81 - page 6.

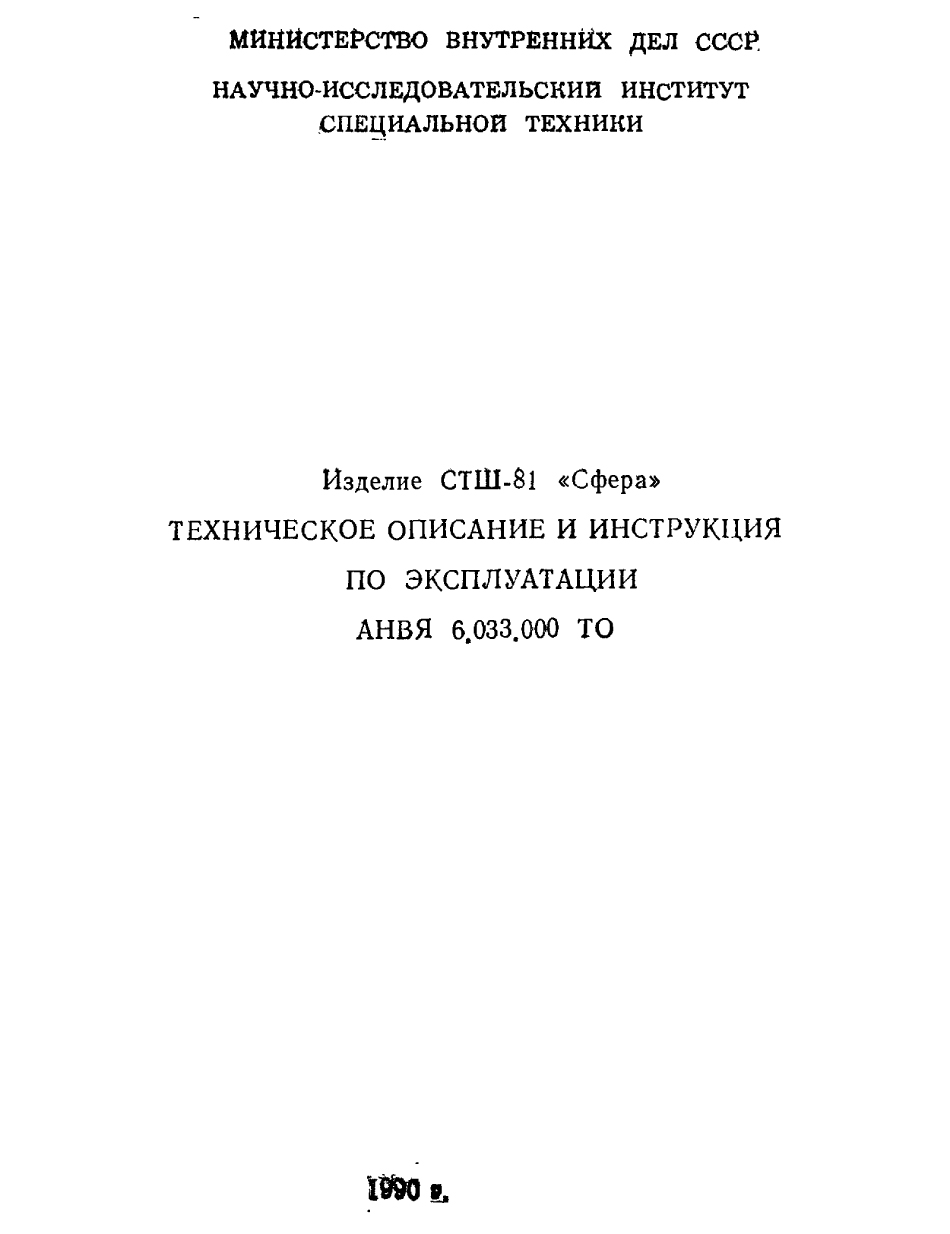

MINISTÈRE DE L'INTÉRIEUR DE L'URSS
INSTITUT DE RECHERCHE EN TECHNOLOGIE SPÉCIALE







PRODUIT STSH-81 « Sphère »
FICHE TECHNIQUE ET
MODE D'EMPLOI
АНВЯ 6.033.000 ТО







1990

    Cette description technique et notice d'utilisation servent de guide pour l'étude de la conception du casque spécial en titane STSH-81.

1. DESTINATION

    1.1 Le casque STSH-81 est conçu pour assurer la protection de la tête d'une personne contre les blessures éventuelles par balles tirées des types d'armes suivantes :
    pistolets PM calibre 9,0 mm,
    pistolets PSM de calibre 5,45 mm,
    pistolets de calibre 6,35, 5.6 mm,
    ainsi que l'impact des éléments frappants, tel fragments, billes ou flèches.
    Le casque réduit les charges dynamiques des impacts des moyens d'attaque ci-dessus.
    Le casque n'est pas un élément de port permanent.

2. CONTENU DE LA LIVRAISON

    2.1. Le contenu de livraison est indiqué dans le passeport du casque.

3. CARACTÉRISTIQUES TECHNIQUES

    3.1. La zone de protection de la tête humaine est d'au moins à 10 dm2.
    3.2. Dimensions géométriques du casque :
    hauteur (250±5) mm,
    largeur (240±5) mm.
    3.3. Le poids du casque ne doit pas dépasser (2,3 ±0,1) kg.
    3.4. Le casque doit maintenir ses qualités opérationnelles dans la plage de température -40° C à + 40° C.

4. DESCRIPTION DE LA CONCEPTION

    4.1. La conception du casque se compose d'une partie en tissu (tissu en nylon, art. 56007, TU 17 RSFSR 3846-72 avec trois poches
pour l'installation de la partie protectrice (plaques en alliage de titane OT4-0, OST 1 913-81, épaisseur 3 mm), assurant la protection frontale, pariétale, occipitale et temporale de la tête humaine.
      4.2. La conception du casque prévoit l'ajustement de la partie en tissu pour une dimension de la tête humaine de 56 à 60 cm.
    4.3. Dans la partie inférieure du casque, des amortisseurs en mousse de polyuréthane sont installés, conçus pour absorber l'impact dynamique de projectiles sur la tête humaine.

5. MARQUAGE

    5.1. Le marquage du casque doit être effectué conformément aux spécifications du produit.
    5.2. Le casque est expédié par le fabricant dans des caisses en bois. Les caisses sont scellées.

6. MODE D'EMPLOI

6.1. L'inspection et vérification des casques s'effectue après réception à l'entrepôt.
    6.2. Les casques reçus à l'entrepôt doivent être soigneusement inspectés et vérifiés avant utilisation, en accordant une attention particulière aux points suivants :
    préservation de la partie en tissu,
    continuité des coutures,
    fiabilité des coutures des poches recevant les plaques métalliques de la partie protectrice,
    état du laçage refermant les poches avec des plaques métalliques,
    fiabilité de la boucle de la jugulaire,
    présence du kit de réparation.

7. PORT ET AJUSTEMENT

    7.1 Placez le casque sur la tête et serrez la mentonnière jusqu'à ce que les flancs et la partie centrale soient bien ajustés à la tête. En cas d'ajustement insuffisant ou trop serré des flancs à la tête, il est nécessaire de régler la partie en tissu en serrant ou en desserrant le laçage intérieur situé sous la plaque supérieure au milieu, puis d'insérer la plaque supérieure, de lacer le laçage supérieur en fermant les volets avant et arrière sur le haut du laçage.

8. MAINTENANCE

    8.1. Durant l'utilisation, les manœuvres suivantes sont effectués :
    préparation avant l'utilisation,
    inspection après utilisation,
    entretien de routine.
    8.2. Préparation avant l'utilisation,
    8.2.1. Avant de porter le casque, assurez-vous de disposer de toutes les plaques métalliques : plaques latérales droite et gauche, ainsi que celle du dessus.
    8.2.2. Vérifier la fiabilité du laçage et du réglage des poches, fixation de la boucle de la mentonnière.
    8.3. Inspection après utilisation.
    8.3.1. Inspecter la partie en tissu du casque et vérifier l'intégrité des éléments d'amortissement.
    Le casque ne doit pas présenter de salissures, déchirures de la toile, des coutures, ou des lacets.

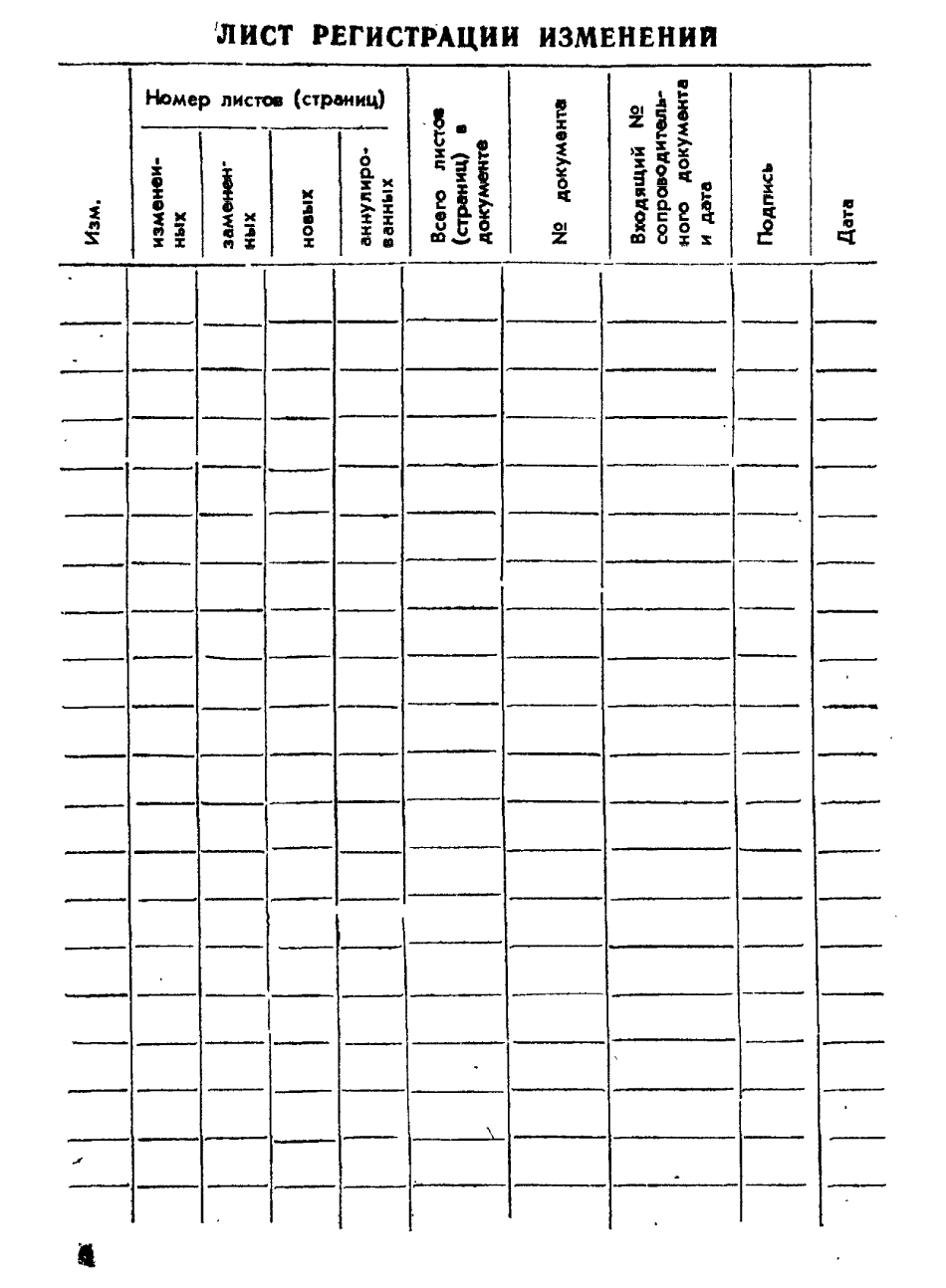

HISTORIQUE DES CHANGEMENTS

Chgt.

Nombre de feuilles (pages)

Nombre total de feuilles
(pages)
du document

N° document

N° entrant
du document
d'accompagnement
et date

Signature

Date

Changé

Remplacé

Nouveau

Annulé

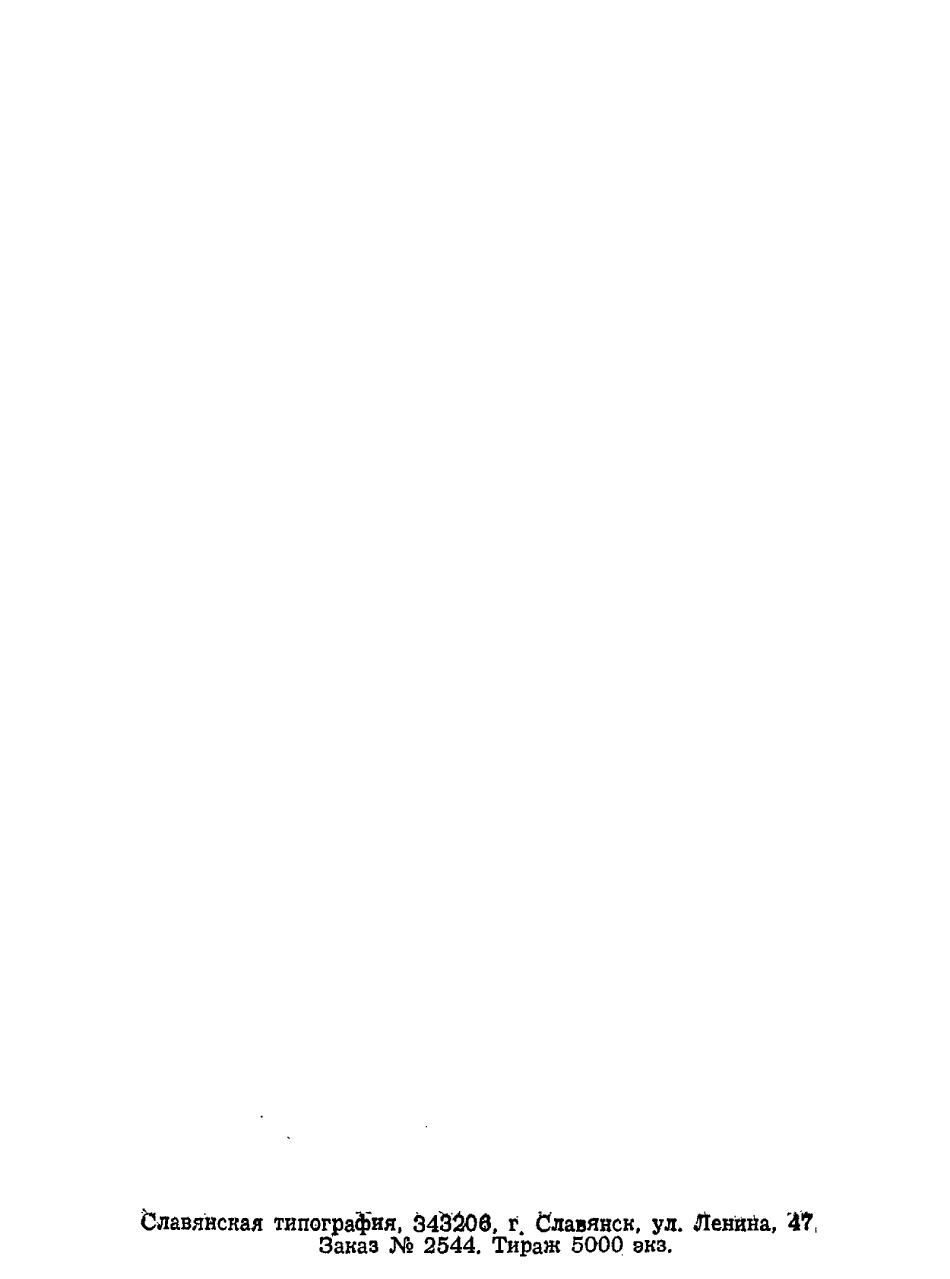

Imprimerie Slavyansk, 343206, Slavyansk, UL. Lénine, maison 47.
Référence N ° 2544, Tirage 5000 exemplaires.


Document STsh 81.
